KUNDE: Mägerle AG
PROJEKT: Handling

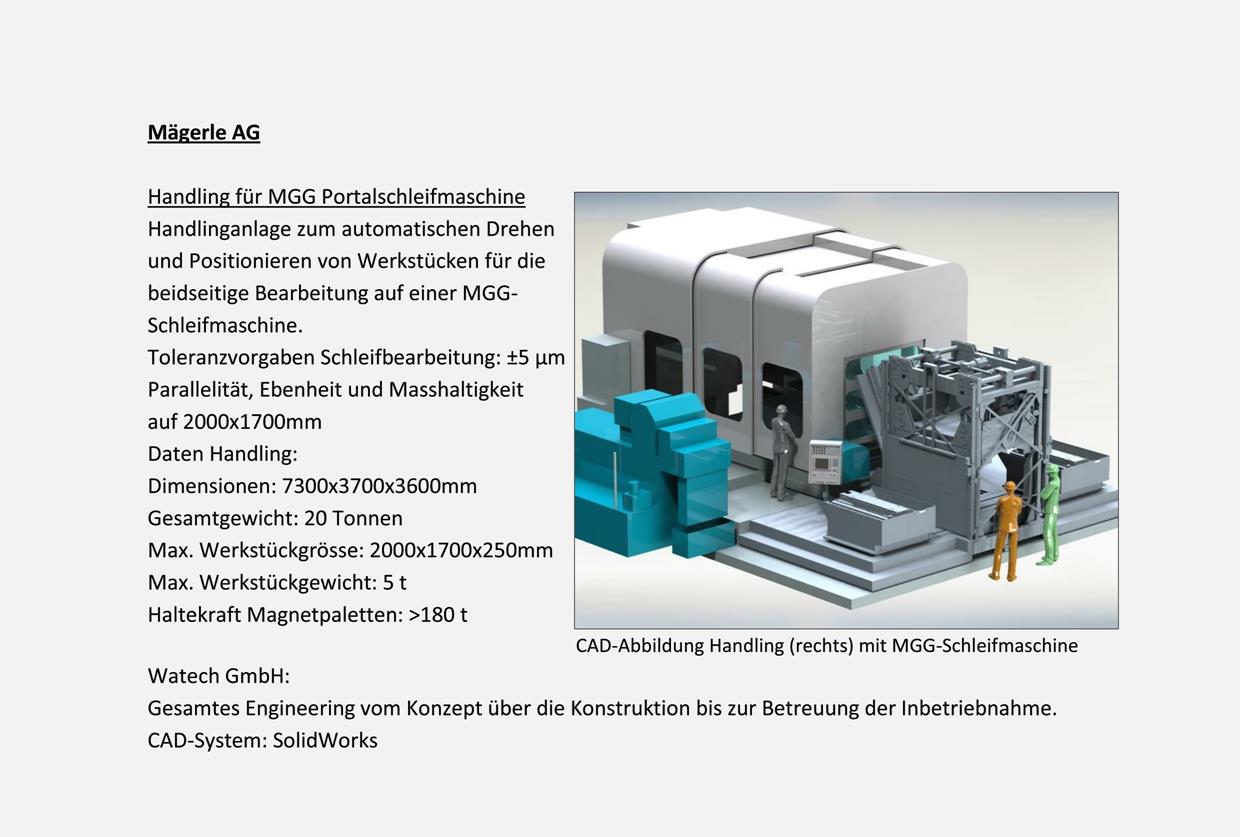

BILD: Handling (blau) mit Schleifmaschine (MGG)
Beschreibung: Komplette Entwicklung einer Handlinganlage
zum automatischen Drehen und Positionieren von
Werkstücken für die beidseitige Bearbeitung auf einer MGG-Schleifmaschine
Toleranzvorgaben Schleifbearbeitung:
±5 µm Parallelität, Ebenheit und Masshaltigkeit auf 2000 x 2000 mm !
UNSERE TÄTIGKEIT: vom Konzept über die komplette 3D-Konstruktion bis
zur Erstellung aller Fertigungsunterlagen der Handlinganlage und der
Werkstückaufnahme in der Schleifmaschine inklusive Bedienungskonzept.
Betreuung von Fertigung, Montage und Inbetriebnahme.
Technische Daten Handling:
Dimensionen: 7300 x 3700 x 3600 mm
Gesamtgewicht: 20 Tonnen
Max. Werkstückgrösse: 2000 x 1700 x 250 mm
Max. Werkstückgewicht: 5 t
Haltekraft Magnetpaletten: >180 t
CAD-SYSTEM: SOLIDWORKS
